一、前言：
砂浆凝结时间测定仪适用于试验室对新拌砂浆拌合物凝结时间的测定，可为砂浆配合比调试、现场施工管控提供试验参考。适用于贯入阻力法测定砂浆拌合物凝结时间。
二、仪器与配套器具

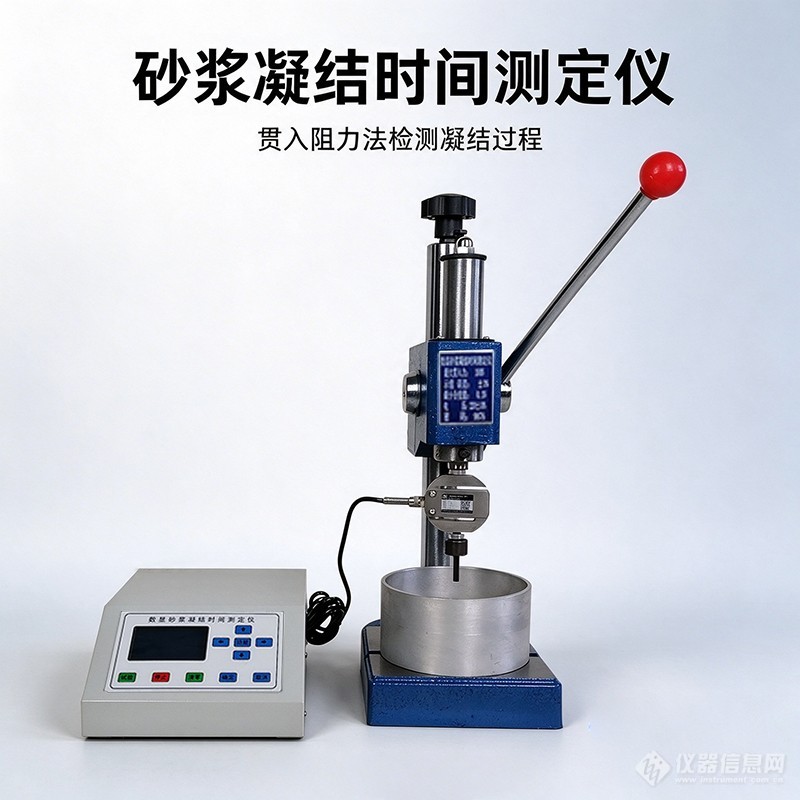

1. 砂浆凝结时间测定仪（贯入阻力仪）
2. 盛浆容器
3. 计时工具；
4. 砂浆稠度仪（配套测试砂浆初始稠度）；
5. 抹刀、捣棒等制样工具。
三、试验原理：
砂浆加水拌合后，胶凝材料逐步水化，拌合物由塑性状态逐步转为硬化状态。通过贯入试针垂直压入砂浆内部，测得不同时间对应的贯入压力，换算得到贯入阻力；以贯入阻力达到 0.5MPa 对应的时长，作为该组砂浆拌合物凝结时间；采用两组平行试样测试，结果取算术平均值。
四、测试流程：
1. 试样制备
按照设计配合比拌合砂浆，检测砂浆稠度，控制稠度在 100±10mm 区间。将拌合完成的砂浆拌合物装入盛浆容器，砂浆顶面低于容器上口约 10mm；轻敲容器侧壁，排出内部气泡，抹平砂浆表面，盖上容器盖板，放置在（20±2）℃环境静置；砂浆表面泌水保留，不做清除处理河南省职业...。自加水搅拌时刻开始计时。
2. 测定仪调试
将盛浆容器放置在测定仪托盘上；调节结构件，使贯入试针下端刚好接触砂浆表面；锁定限位结构，保证试针下压深度固定为 25mm；仪表读数清零，准备测试。
3. 贯入测试操作
测试时，试针对准测点，在 10s 内匀速垂直下压至设定深度 25mm，记录压力读数。测点位置距离容器边缘、之前已经测试过的点位不小于 12mm，避免测点互相干扰。
4. 测点频次控制
从加水拌合起算，拌合后 2h 开展测试；之后每 30min 测试一次；当贯入阻力达到 0.3MPa 之后，调整为每 15min 测试一次；持续测试至贯入阻力超过 0.7MPa，停止本组试验。
5. 数据整理与凝结时间判定
记录每一组时间与对应贯入阻力；以时间为横轴，贯入阻力为纵轴绘制关系曲线，采用内插法或作图法读取贯入阻力 0.5MPa 对应的时间，即为单样凝结时间。
平行两组试样，两次结果差值不大于 30min 时，取平均值；差值超过 30min，本组试验作废，重新取样复测。
数据测试示列表格（仅供参考）
序号 | 拌合后时长（min） | 试样 1 压力（N） | 试样 2 压力（N） | 平均压力（N） | 贯入阻力fp（MPa） |
1 | 120 | 4.8 | 5.1 | 4.95 | 0.17 |
2 | 180 | 9.6 | 9.3 | 9.45 | 0.32 |
3 | 210 | 14.7 | 15.3 | 15 | 0.5 |
4 | 240 | 21.3 | 21 | 21.15 | 0.71 |
