钢化玻璃碎片状态分析仪用于钢化玻璃碎片状态的试验分析方法
一、前言：

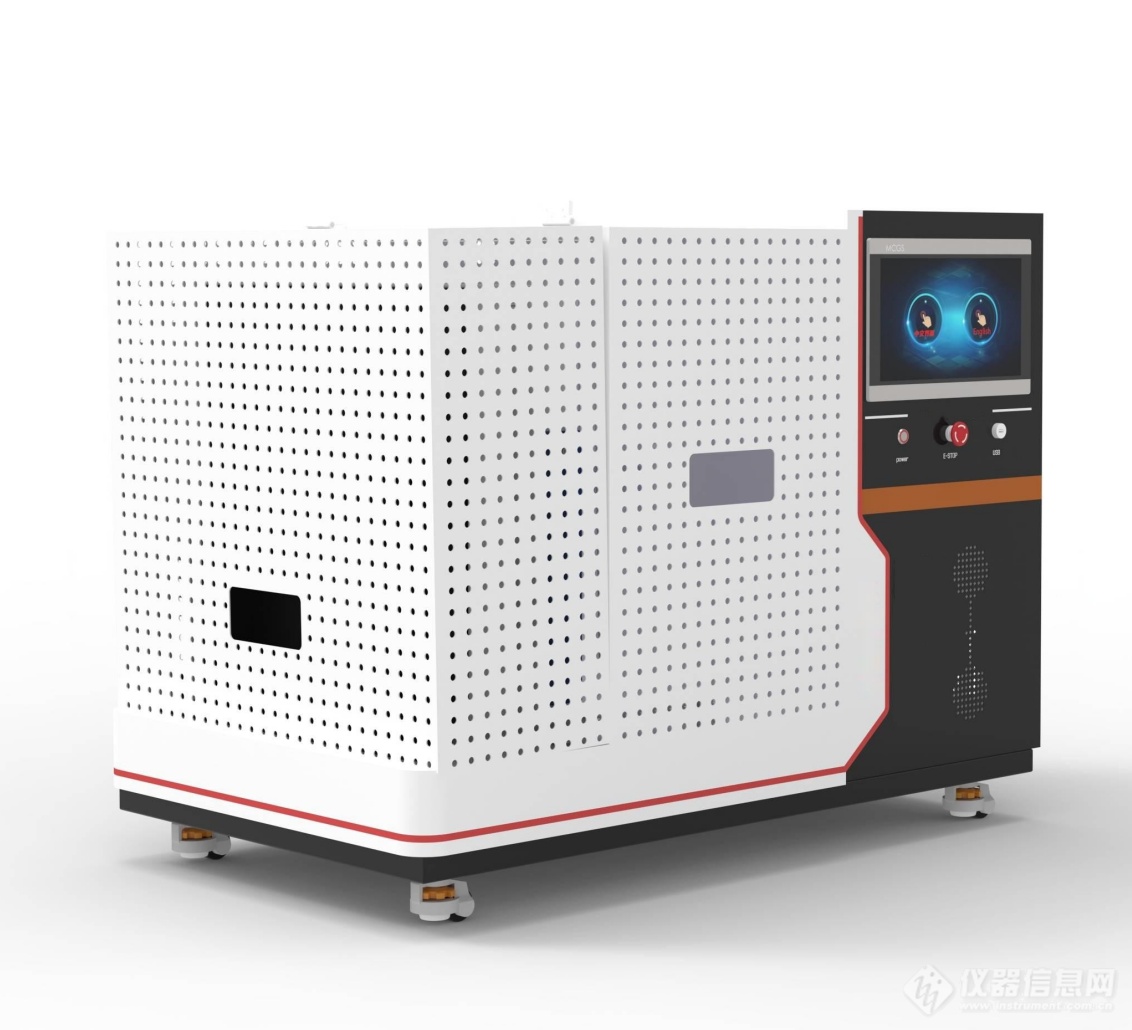

钢化玻璃碎片状态分析仪用于钢化玻璃、安全玻璃、防火玻璃等玻璃碎片状态的试验分析。采用电脑控制，测量、计算、保存全自动控制。需要人工干预。广泛用于建筑钢化玻璃、辆用安全玻璃检测。
二、试验分析方法：
试样准备：选取 3 块尺寸为 300mm×300mm 的钢化玻璃试样，将它们放置在温度为 25℃±5℃、相对湿度为 40% - 60% 的环境下平衡 24 小时。
击碎试样：使用曲率半径为（0.2±0.05）mm 的淬火钢锤，以（10±1）J 的冲击能量击打试样中心区域，让试样破碎。
碎片收集：利用镊子等工具小心收集所有碎片，尽量维持碎片原始分布状态。
图像采集：借助配备 500 万像素高速工业相机及环形 LED 冷光源的设备，在碎片产生后的 5 秒内完成多角度图像捕捉。
数据分析：通过钢化玻璃碎片状态分析仪的图像分析软件，测定碎片大长度、长宽比，识别碎片几何形状，统计 50mm×50mm 计数框内的碎片数量，并查看碎片断面有无分层、气泡等缺陷。
数据表格示例
试样编号 | 50mm×50mm 区域碎片数（片） | 大碎片长度（mm） | 长宽比大于 2:1 的碎片占比（%） | 尖锐边角碎片数量（个） | 断面缺陷情况 |
1 | 45 | 20 | 12 | 3 | 无明显分层、气泡 |
2 | 48 | 18 | 10 | 2 | 无明显分层、气泡 |
