抗裂缝疲劳试验仪检测混凝土表面涂层覆盖裂缝能力的方法
一、前言：
在现代建筑工程中，混凝土结构应用极为广泛。然而，由于长期受到复杂受力环境与自然因素的作用，混凝土结构易产生裂缝，抗裂缝疲劳试验仪能够准确地测定混凝土表面涂层覆盖裂缝的能力，该方法通过在混凝土试件表面制造人工裂缝，随后均匀涂刷待测试的涂层材料。在模拟实际工况的环境条件和加载条件下，持续观察涂层是否出现开裂现象以及开裂的程度，以此准确评估涂层覆盖裂缝的能力。
二、测试设备

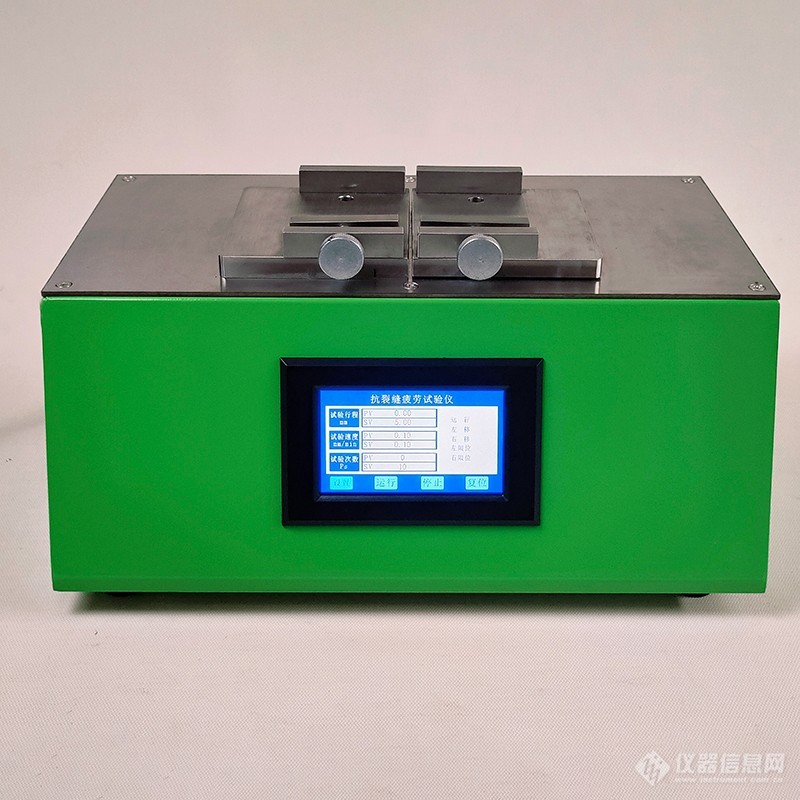

抗裂缝疲劳试验仪
三、测试步骤
1. 设备检查与调试
外观与连接检查：确认设备主体（加载机构、控制系统、数据采集模块）无损坏，电源线、数据线、液压管（若为液压加载）连接牢固，无松动或泄漏。
安全装置测试：检查急停按钮、过载保护、限位开关是否正常 —— 按下急停按钮时设备应立即断电；设置过载阈值（通常为试验大荷载的 1.1-1.2 倍），测试过载时是否自动停机。
加载系统校准：若设备长期未使用或更换核心部件（如力传感器），需按《材料力学性能试验设备校准规范》进行荷载校准（使用标准砝码或校准传感器），确保荷载误差≤±1%。
软件初始化：打开控制软件，进入 “设备自检” 模式，检查力、位移、应变（若连接应变片）等数据采集通道是否正常，清零各参数（荷载、位移、循环次数）。
2. 试验样品准备
样品规格确认：根据试验标准（如混凝土参考 GB/T 50082-2009，沥青参考 JTG E20-2011）制备样品，确保尺寸、形状符合要求（如混凝土梁通常为 100mm×100mm×400mm，带预裂缝；沥青样品为马歇尔试件或小梁）。
样品预处理：
若需模拟环境条件（如温度、湿度），将样品放入设备的环境箱中，设定目标温湿度（如沥青试验常需 60℃恒温，混凝土需标准养护后测试），保温 / 保湿至规定时间（通常≥4h）。
对需监测裂缝的样品，在预裂缝处粘贴裂缝观测标记（如应变片、位移计），或安装光学裂缝监测系统（如高速相机、数字图像相关法 DIC 设备）。
样品安装：将样品固定在设备的夹具上，确保样品中心与加载轴线对齐（避免偏心荷载），夹具夹紧力适中（防止样品滑动或损坏），并检查位移计、应变片与样品的接触是否良好
数据示例：
试件编号 | 混凝土强度等级 | 裂缝初始宽度 (mm) | 未涂涂层裂缝扩展至目标宽度时荷载值 P₀(kN) | 涂层开裂时荷载值 P₁(kN) | 涂层覆盖裂缝能力指数 η(%) | 涂层覆盖裂缝能力评定 |
1 | C30 | 0.2 | 15.2 | 25.6 | 68.4 | 良好 |
2 | C35 | 0.15 | 18.5 | 28.2 | 52.4 | 合格 |
3 | C40 | 0.3 | 22.1 | 35.5 | 60.6 | 良好 |
4 | C30 | 0.25 | 16.8 | 23.5 | 40.5 | 合格 |
5 | C35 | 0.18 | 19.2 | 29.8 | 55.2 | 合格 |
