高低温试验箱交变湿热环境测试设备

高低温试验箱交变湿热环境测试设备产品简介

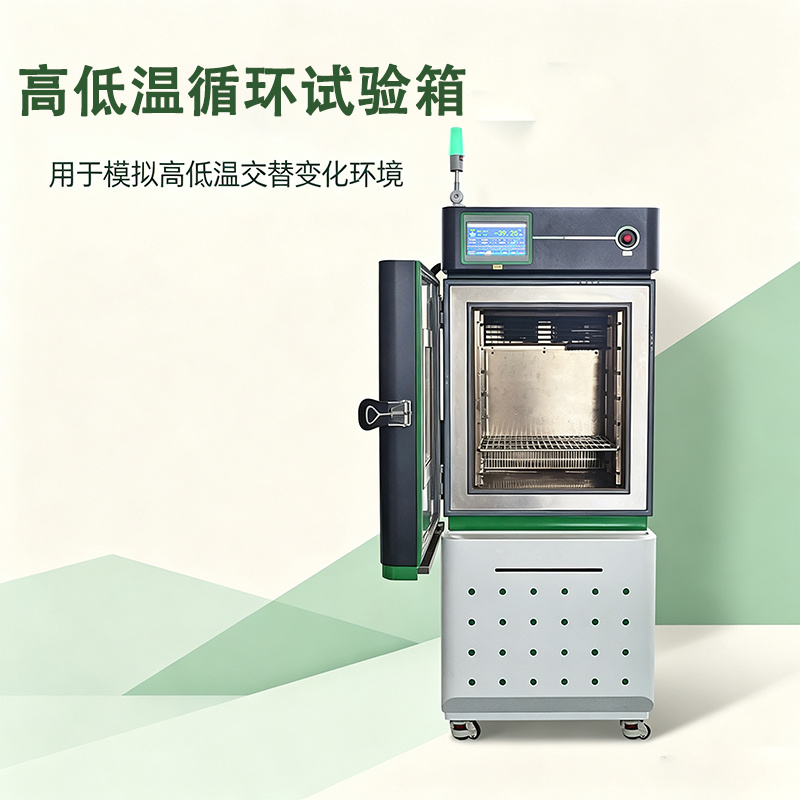

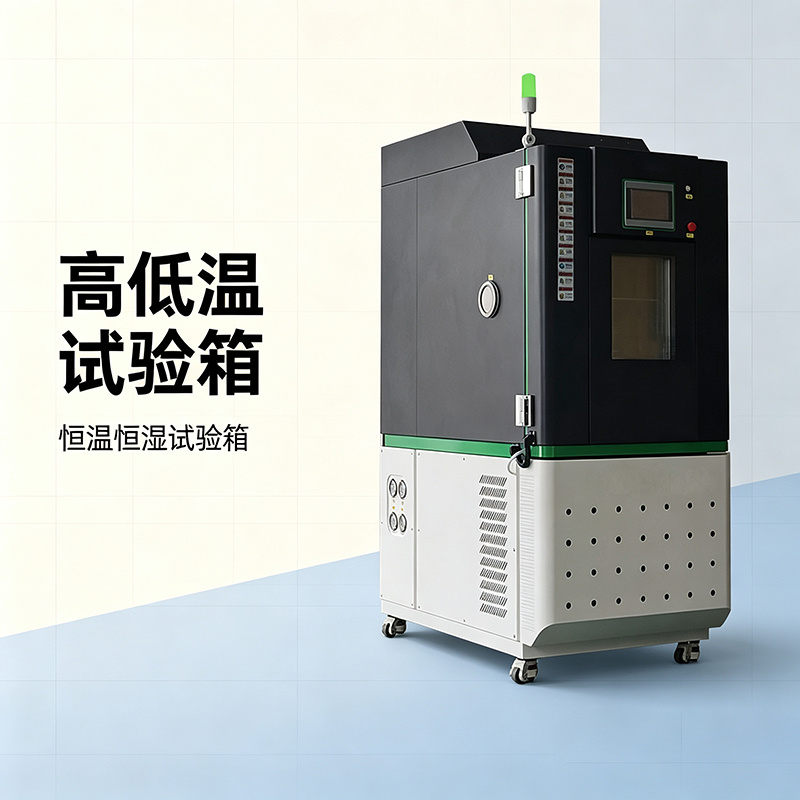

高低温试验箱（又称恒温恒湿试验机）是一种用于模拟自然环境变化的气候测试设备。该设备主要用于评估电工电子产品、材料、零部件及工业产品在高温、低温或湿热交变环境下的性能稳定性与可靠性。通过精确控制温度与湿度参数，帮助研发与质检部门发现潜在缺陷，优化产品设计。

高低温试验箱交变湿热环境测试设备执行标准

• GB/T 2424.1-2015 电工电子产品环境试验 第2部分：试验方法 试验A：低温

• GB/T 2424.2-2015 电工电子产品环境试验 第2部分：试验方法 试验B：高温

• GB/T 2424.5/6/7 系列标准：环境试验相关导则与方法

• GB/T 2423.1-2008 / GB/T 2423.2-2008 电工电子产品环境试验

• GJB 150.3/4/9-2009 军用装备实验室环境试验方法（高温/低温/湿热）

• GB/T 10592-2008 高低温试验箱技术条件

高低温试验箱交变湿热环境测试设备技术参数

规格尺寸

• 容积：225 L

• 工作室尺寸：500 × 600 × 750 mm

• 外形尺寸：1350 × 950 × 1800 mm

温度性能

• 型号 GDHS2025：-20℃ ～ 150℃

• 型号 GDHS4025：-40℃ ～ 150℃

• 型号 GDHS7025：-70℃ ～ 150℃

• 型号 GDHS10025：-100℃ ～ 150℃

• 温度波动度：≤ ±0.5℃

• 温度均匀度：≤ 2℃

• 温度偏差：≤ ±2℃

• 升温速率：3℃/min（空载，全程平均）

• 降温速率：0.7 ～ 1℃/min（+150℃ ↔ -70℃，空载，全程平均）

湿度性能

• 湿度范围：20%RH ～ 98%RH

• 湿度波动度：≤ +2%RH / -3%RH

• 湿度均匀度：≤ 3%RH

• 湿度偏差：≤ ±3%RH

控制系统

• 控制仪表：7寸 TFT 真彩液晶显示屏（分辨率 800×480，亮度 300 cd/m²）

• 传感器：PT100 高精度铂电阻温度传感器

• 超温保护：韩国奥拓尼克斯（Autonics）品牌控制器

• 加热系统：独立镍铬合金电加热式加热器

• 加湿系统：外置隔离式全不锈钢浅表面蒸发式加湿器

• 除湿系统：蒸发器盘管露点温度层流接触除湿方式

• 供水系统：自动控制加湿供水，支持余水回收，节水降耗

• 制冷系统：法国泰康（Tecumseh）原装全封闭压缩机，风冷复迭制冷

主机结构与配置

• 外壳材质：优质高硬度冷轧板（宝钢），厚度 1.2mm

• 工作室材质：SUS304 拉丝不锈钢（佛山产），厚度 1.2mm

• 外表面涂层：静电喷粉及 300℃ 高温烘烤工艺，耐磨耐腐蚀

• 隔板材质：SUS304 拉丝不锈钢

• 保温层：硅酸铝超细纤维棉，厚度 120mm；导热系数 0.045~0.060 W/(m·K) @ 200℃

• 标准配置：照明玻璃视窗 1 套、试品架 2 个、测试引线孔（25/50/100mm 可选）1 个

• 安全保护：漏电、短路、超温、缺水、电机过热、压缩机超压/过载/过电流保护、控制器停电记忆功能

• 电源电压：AC 220V / AC 380V ±10%，50±0.5Hz，三相五线制
