液压压力试验机是一款专为水泥、混凝土及砖材抗压强度测试设计的实验室设备，同时配备专用夹具可执行混凝土抗折试验与劈裂拉伸试验。该仪器符合 GB/T2611 和 GB/T3159 国家标准，适用于建材检测实验室对水泥、混凝土、砖块等材料的力学性能评估。设备采用手动液压加荷方式，通过数字显示实时反馈加荷力值与加载速率，确保试验数据的准确性与可追溯性。

数显压力试验机DYE-300荣计达

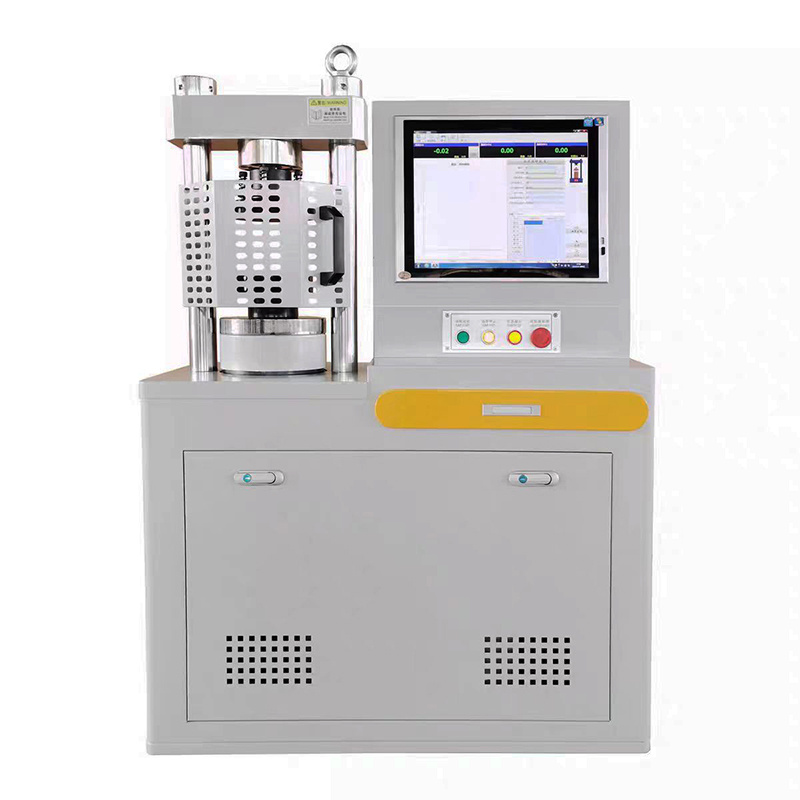

数显压力试验机DYE-300荣计达主要由主机框架、液压驱动系统及电子测力单元三大核心部分组成。

• 主机结构：由上梁、立柱、承压板、油缸及活塞组成。上压板具备自动调平功能，当接触试件时能自适应细微倾斜，确保受力均匀，避免偏心加载影响测试结果。

• 液压系统：包含轴向五柱塞超高压泵、送油阀、回油阀、油箱及滤油器。系统配备安全溢流阀防止过载，通过手轮调节送油阀可精确控制加载速率；打开回油阀可实现快速卸荷。

• 测力单元：集成高精度压力传感器、测控系统及打印机，负责力的采集、处理及试验报告输出。

• 电气系统：由电动机、交流接触器、熔断器及控制按钮组成，提供稳定的动力支持与安全保护。

为确保设备正常运行及操作安全，请遵循以下规范：

1. 油液检查：使用前检查右侧油标，若油位不足需添加液压油至标准刻度线。

2. 安全检查：确认各油管接头紧固，防尘罩完好，电气接地及保险丝有效。

3. 空载试运行：首次使用或长期停用后，先打开回油阀，启动油泵后关闭回油阀，微开送油阀使活塞上升，检查有无卡滞。如有异常需停机排查。测试前务必确认活塞下降至原位。

4. 试件准备：擦拭试件表面，剔除有明显缺陷的样品，以保证数据准确。

5. 对中放置：将试件置于下压板中心定位框内，根据试件尺寸调整上压板高度。

6. 系统初始化：接通测控系统电源，进行清零及参数设置。

7. 加载测试：平稳关闭回油阀并调控送油阀进行加载，直至试件破坏。随后立即打开回油阀卸荷。

8. 数据记录：试验结束后点击“打印”键输出报告。

9. 安全限位：操作中下压板上升高度不得超过 4cm（或立柱标志线），严禁将手部伸入上下压板之间，注意防范试件破碎飞溅。

10. 复位断电：清除碎块，下次使用前确保回油阀开启、送油阀关闭，并切断电源。

设备安装需满足以下环境与结构要求：

• 基础要求：水平安装在稳固基础上，水平度误差≤0.2/1000。四周预留至少 0.8m 操作空间，地脚螺栓（M10×300）需二次灌浆固定。

• 环境条件：无腐蚀性介质、无震动环境。电源波动范围±10%，必须配备接地保护及防火措施。

• 接线安装：将测控系统安置于箱体顶部，连接传感器与电源线。

定期维护可延长设备寿命并保持精度：

1. 日常清洁：保持机身整洁，防止锈蚀。

2. 油品过滤：每周排放油箱沉淀油一次；每月清洗或更换滤油器，确保油路畅通。

3. 定期换油：高频使用环境下每半年更换一次液压油。换油时需彻底清洗油箱及滤网，若发现油液严重浑浊应立即更换。

4. 油品规格：
   • 室温 < 20℃：选用 L-HM46 抗磨液压油（相当于旧牌号 30 号）；
   • 室温 ≥ 20℃：选用 L-HM68 抗磨液压油（相当于旧牌号 40 号）。

5. 闲置保护：长期不使用时，应用防尘罩覆盖机器。
