非接触法混凝土收缩变形测定方法
一、前言：
混凝土收缩变形是影响混凝土结构长期性能和耐久性的重要因素。准确测定混凝土收缩变形对于工程设计、施工以及质量控制具有关键意义。非接触法作为一种测量方法，相较于传统接触式测量，具有不干扰试件、测量精度高、可实时监测等优点，能够更准确地获取混凝土收缩变形数据。
二、试验准备：
试件制作：按照标准要求制作混凝土试件，尺寸通常为 100mm×100mm×515mm 。

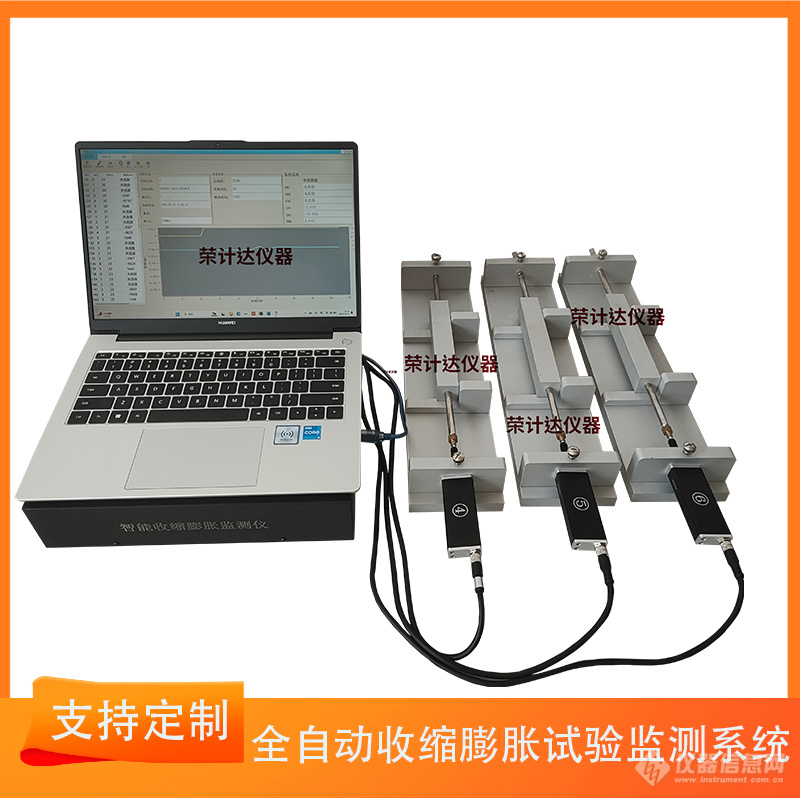

测量设备：选用高精度非接触式位移测量仪，如激光位移传感器等，确保测量精度满足试验要求。
试验环境：将试验装置放置在恒温恒湿环境中，温度控制在（20±2）℃，相对湿度控制在（60±5）%。
三、试验步骤：
初始数据采集
将制作好的混凝土试件放置在试验台上，调整试件位置，使测量仪能够准确测量试件的变形。
启动测量仪，记录试件在初始状态下的位移数据，作为后续计算的基准值。
定期测量
按照设定的时间间隔（如 1 天、3 天、7 天、14 天、28 天等）进行测量。
在每次测量时，确保测量仪的位置和角度不变，以保证测量数据的准确性。
记录每次测量得到的位移数据。
四、数据记录与处理：
数据记录表格参考
测量时间 | 位移测量值（mm） | 收缩变形量（mm） |
1 天 | 0.02 | 0.02 |
3 天 | 0.05 | 0.05 |
7 天 | 0.09 | 0.09 |
14 天 | 0.14 | 0.14 |
28 天 | 0.20 | 0.20 |
数据处理
根据测量得到的位移数据，计算混凝土的收缩变形量，计算公式为：收缩变形量 = 测量位移值 - 初始位移值。
对计算得到的收缩变形量进行分析，绘制收缩变形随时间变化的曲线，直观展示混凝土收缩变形的发展规律。
五、注意事项：
测量仪应定期校准，确保测量精度。
试验过程中要避免试件受到震动、碰撞等外界干扰。
记录数据时要准确无误，如有异常数据应及时分析原因并处理。
