滚珠轴承式耐磨试验机进行路面砖耐磨试验方法

滚珠轴承式耐磨试验机进行路面砖耐磨试验方法

一、前言：

在道路工程领域，路面砖的质量优劣直接关乎道路的使用寿命以及行车安全。其中，耐磨性作为路面砖的一项关键物理性能指标，准确测定路面砖的耐磨性能，有助于筛选出性能优的产品，保障道路工程的质量与耐久性。

滚珠轴承式耐磨试验机依据 GB/T 16925 - 1997《混凝土及其制品耐磨性试验方法（滚珠轴承法）》设计，用于对混凝土及其制品（如路面砖、地面砖、人造大理石、水磨石等）以及其他指定建筑材料进行耐磨试验。

试验设备及准备

滚珠轴承式耐磨试验机主要技术参数

设备结构组成

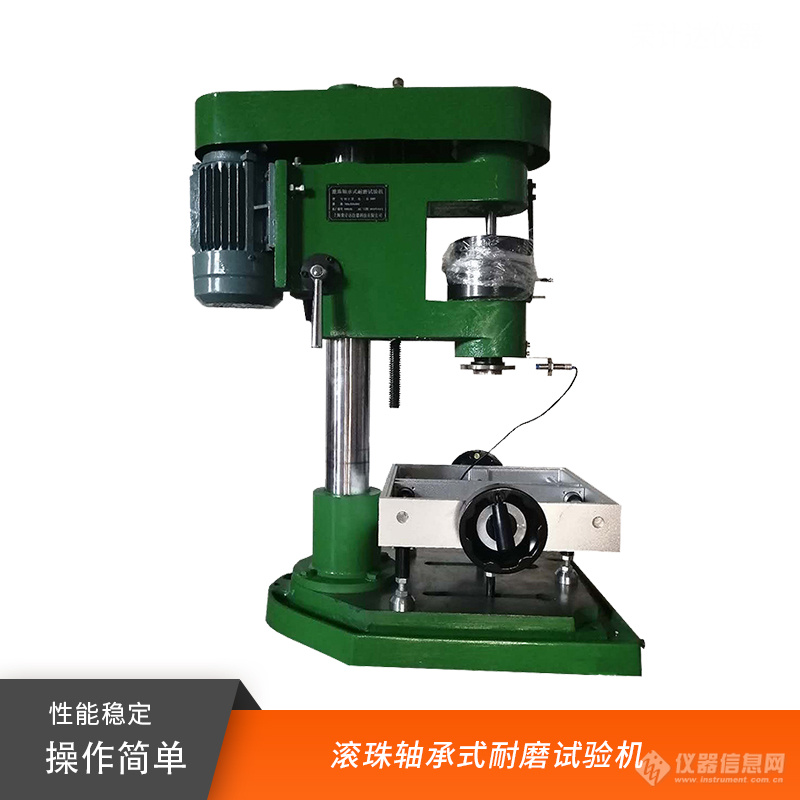

主机由底座、立柱、机架、电机、中空转轴、磨头（滚珠轴承）、试件夹具等构成。电机与机架相连，借助皮带带动中空转轴运转。工作过程中，中空转轴在垂直方向不受约束，其与配重、辅件的自重全部施加于磨头上。

设备安装与调试

开箱检验合格后的试验机应水平放置在稳固的工作台上，无需特殊基础与地脚螺栓，确保水平与稳定性即可。

插上进水管并接通水源，插上出水管。将试验机的四芯插头接入控制器，并连接三相 380V 交流电源，务必可靠接地，方可投入使用。

试件准备

依据相关标准选取具有代表性的路面砖作为试件，确保试件外观无明显缺陷，尺寸符合试验要求。

试验前，用干净的湿布擦拭试件受磨面，去除表面灰尘与杂质，保证受磨面清洁平整。

试验步骤

试件安装：将试件的受磨面朝上，放置于试件夹具架内。试件夹具架内设有可根据试件不同宽度进行调节的移动板，通过水平调盘将受磨面调整至水平位置后，转动压紧螺杆夹紧试件，确保试件在试验过程中稳固不位移。

磨头放置与调整：把磨头放置在试件受磨面上，转动升降手柄使机架和中空转轴下降并压在磨头上，需确保磨头的滚珠全部准确对准中空转轴下端滚道，谨防中空转轴碰磨头上的传感器。继续转动升降手柄，使机架下降至传感器的顶部与红刻线对齐，同时，保证百分表的测量杆与顶板相接触，且具有 5mm 的测量行程。转紧锁紧手柄，盖上防护罩。

试验启动：开启水源，待水从中空转轴内持续稳定地流向试件受磨面，冲走试验过程中磨下的碎末后，按下控制器的 “预动” 按钮，电机开始工作。当磨头预磨 30 转左右时，电机自动停止，记录下此时百分表的读数，按下 “复位” 按钮使数码显示归零。接着按下 “起动” 按钮，试验机正式开始运转。

数据测量与记录：在试验过程中，磨头每转动 1000 转，试验机自动停止一次，此时立即记录百分表的读数。直至磨头转数达到 5000 转，或者百分表测得的磨槽深度（最终磨槽深度 - 初始磨槽深度）超过 1.5mm 时，试验结束。磨槽深度采用百分表测量，将磨头转动一周，在相互垂直的方向上各测量一次，取四次测量结果的算术平均值作为该次测量的磨槽深度，精确至 0.01mm。同时，记录对应的磨头转数。

试验数据记录表格参考如下：
