土壤无核密度仪测试路面密度、压实度及含水量的测量方法

土壤无核密度仪测试路面密度、压实度及含水量的测量方法

一、前言：

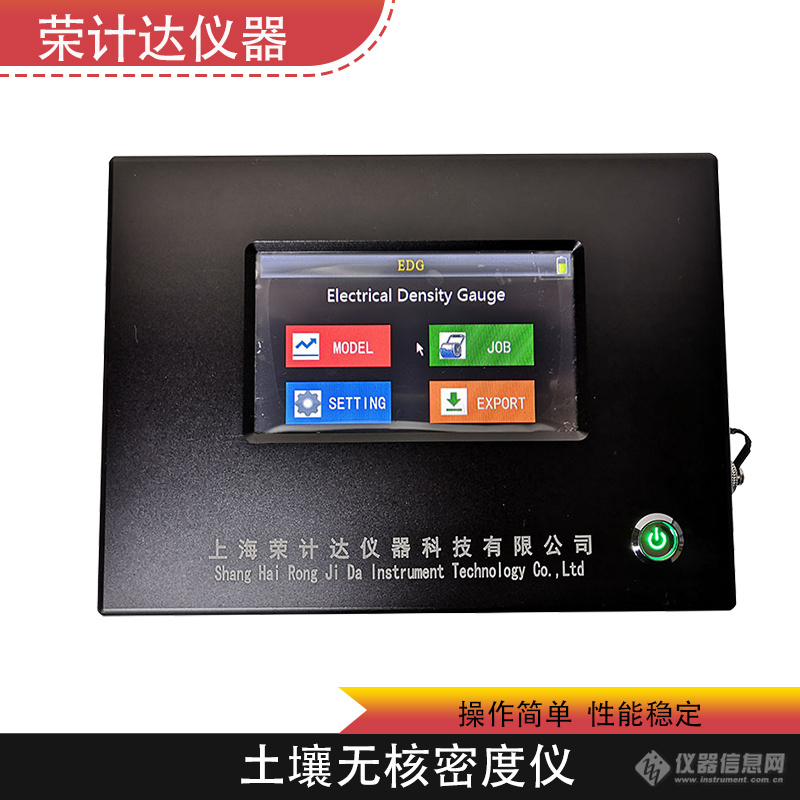

土壤无核密度仪是一种可替代核子密度仪，测量路基和地基压实土壤之物理特性的无核测量仪。它通过电极之间的无线电高频率来测量压实土壤材料的介电性和密度，是一种以电池驱动的便携式仪器，可以在世界各地任何地方使用，而不会带来核安全等相关问题。EDG可 测量并显示干/湿密度、含水量，以及压实百分数，其优质的工作性能和准确的测量结果可以与传统测量法，如核子密度测量法，灌砂法以及干燥法相媲美。

二、土壤无核密度仪测量原理：

土壤无核密度仪主要基于电磁波传播原理。仪器发射特定频率的电磁波，当电磁波在土壤或路面材料中传播时，其传播速度和幅度会受到材料的密度、含水量等因素的影响。通过测量电磁波的传播参数，并结合预先建立的校准模型，就可以计算出被测材料的密度、压实度和含水量。

三、测量方法：

（一）仪器准备

检查仪器外观是否有损坏，电池电量是否充足。

对仪器进行预热，一般预热时间为 10 - 15 分钟，以确保仪器工作稳定。

根据被测材料类型，选择合适的校准曲线。如果没有现成的校准曲线，需要进行现场校准。

（二）测量步骤：

清理测试区域：将测试区域的表面杂物、松散颗粒等清理干净，确保测试面平整。

放置仪器：将土壤无核密度仪平稳放置在测试面上，确保仪器与测试面紧密接触。

启动测量：按下仪器的测量按钮，仪器开始发射和接收电磁波，并在显示屏上显示测量结果。测量过程一般只需几秒钟。

记录数据：将测量得到的密度、压实度和含水量数据记录下来。每个测试区域应至少测量 3 次，取平均值作为该区域的测量结果。

四、数据记录与分析参考：

（一）数据记录表格
