路面材料强度综合测定仪强度性能试验方法
一、前言：

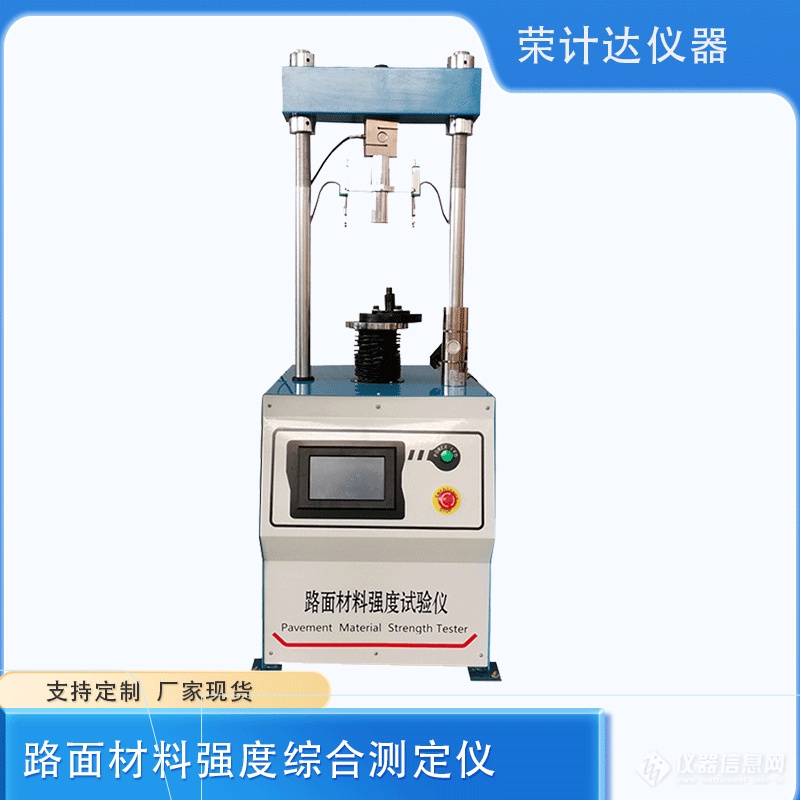

路面材料的强度性能直接影响道路结构的承载能力与耐久性。路面材料强度综合测定仪能够开展多种试验，准确测定材料的抗压、抗拉、抗剪等力学指标，路面材料强度综合测定仪具有加载稳定、丝杆行程大、操作简单等优点，是公路施工单位、大专院校及质检部门所需仪器。本机配备其它相关夹具可进行多项试验，如水泥和石灰稳定土的抗压强度、劈裂强度、回弹模量等试验、沥青混凝土的马歇尔试验、路基土和多种路面材料的承载比(CBR)试验等。注：本款产品只能做压强试验，做其他试验需配相应配件
二、无侧限抗压强度试验
试验方法
对制备好的无机结合料稳定材料圆柱形试件（尺寸：φ100mm×100mm），保湿养护 7 天后，置于测定仪上下压板间，以 1mm/min 的速率施加轴向压力直至试件破坏，记录大破坏荷载
试验数据参考：
试件编号 | 水泥剂量（%） | 破坏荷载（N） | 计算强度（MPa） | 设计强度（MPa） | 是否合格 |
01 | 4 | 12560 | 1.59 | 1.5 | 是 |
02 | 4 | 11890 | 1.51 | 1.5 | 是 |
03 | 4 | 10230 | 1.30 | 1.5 | 否 |
三、间接抗拉强度试验（劈裂试验）
试验方法
将沥青混合料圆柱形试件（φ100mm×50mm）在 25℃下保温 4 小时后，放入劈裂夹具，使弧形压条与试件接触，以 50mm/min 的速率加载，记录破坏荷载。
试验数据参考：
试件编号 | 沥青含量（%） | 破坏荷载（N） | 计算强度（MPa） | 设计强度（MPa） | 是否合格 |
01 | 5 | 3200 | 0.41 | 0.4 | 是 |
02 | 5 | 3050 | 0.39 | 0.4 | 否 |
03 | 5 | 3350 | 0.43 | 0.4 | 是 |
四、回弹模量试验（承载板法）
试验方法
将路基土试件置于测定仪平台，安装直径 30cm 的承载板与百分表，先施加 0.05MPa 预压荷载，再按 0.1MPa、0.2MPa 等梯度逐级加载，记录各级荷载下的回弹变形值。
试验数据参考：
荷载等级（MPa） | 变形值（mm） | 模量计算值（MPa） |
0.1 | 0.25 | 113.1 |
0.2 | 0.48 | 104.7 |
0.3 | 0.72 | 100.5 |
0.4 | 0.95 | 98.7 |
