纤维吸油率测定仪测定纤维材料对油脂吸收能力的方法
一、前言：
在材料科学与工程领域，纤维材料的吸油性能是衡量其应用价值的重要指标之一。纤维吸油率测定仪是用于公路工程沥青路面用纤维作吸油率指标测定之用。基于重量法原理，通过测定纤维材料吸收油脂前后的质量变化，计算其对油脂的吸收能力。
二、实验材料与设备：
实验材料：选取不同类型的纤维材料，如聚丙烯纤维、聚酯纤维、天然棉纤维等；实验用油为大豆油（符合食品级标准，确保实验一致性）。

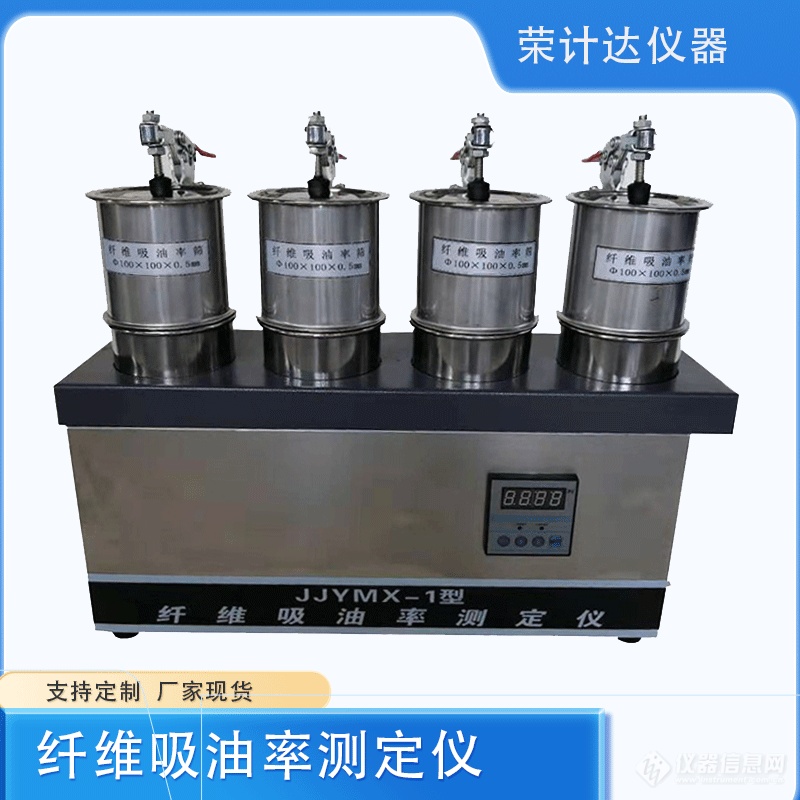

实验设备：纤维吸油率测定仪、电子天平、干燥箱、镊子、烧杯等。
三、实验步骤：
样品预处理：将纤维材料剪成约 1 - 2cm 长的小段，置于干燥箱中，在 105℃下干燥 2 小时，取出后放入干燥器中冷却至室温，使用电子天平准确称取每份样品质量，记录数据。
吸油过程：将纤维样品放入盛有大豆油的烧杯中，确保样品完全浸没，浸泡 30 分钟（模拟实际吸油环境），使纤维充分吸收油脂。
多余油脂去除：使用镊子小心取出吸油后的纤维样品，悬挂 5 分钟，让多余的油脂自然滴落，避免外力挤压影响实验结果。
质量测定：将处理后的纤维样品迅速放入纤维吸油率测定仪的称量盘中，测定其质量，记录数据。
重复实验：每个纤维样品进行 3 次平行实验，减少实验误差。
四、数据记录参考：
纤维材料 | 样品 1 初始质量m0g | 样品 1 吸油后质量m1g | 样品 1 吸油率（%） | 样品 2 吸油率（%） | 样品 3 吸油率（%） | 平均吸油率（%） |
聚丙烯纤维 | 0.5023 | 1.8567 | 269.64 | 271.32 | 268.95 | 269.97 |
聚酯纤维 | 0.4985 | 1.2345 | 147.64 | 148.21 | 146.89 | 147.58 |
天然棉纤维 | 0.5002 | 0.8976 | 79.45 | 80.12 | 78.98 | 79.52 |
