电子设备可靠性保障：PCB 高低温循环测试方法优化

电子设备可靠性保障：PCB 高低温循环测试方法优化

一、前言：

PCB 高低温循环测试是通过模拟温度交替环境，评估电路板及组件抗温变能力与性能稳定性的关键可靠性测试。

二、测试设备：

设备需满足温度控制精度和稳定性要求，关键设备及参数如下：

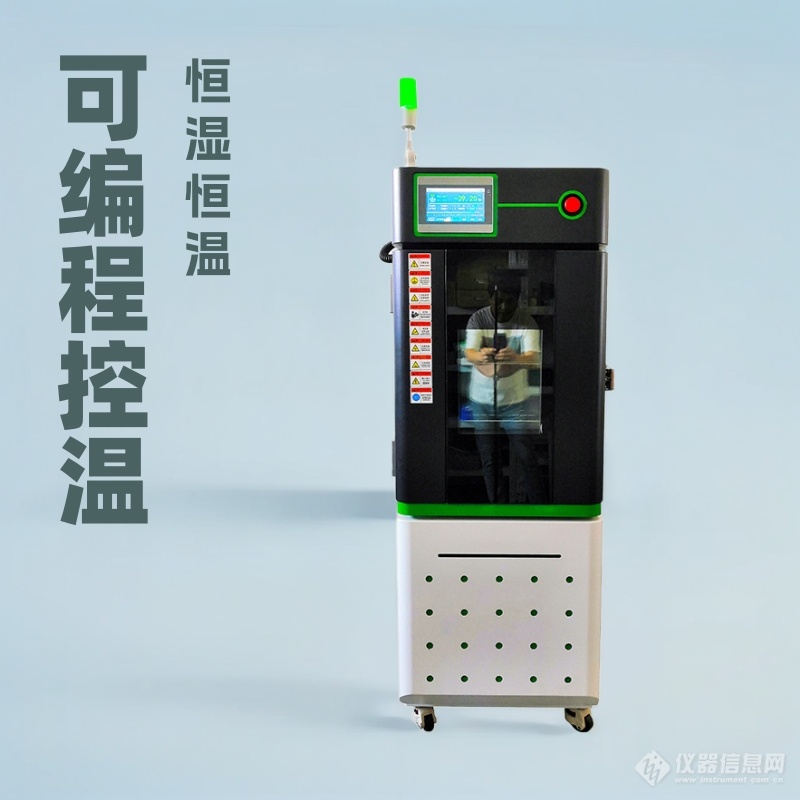

高低温试验箱：核心设备，需支持温度范围 - 70℃~180℃，温度控制精度 ±1℃，温变速率 0.5℃/min~5℃/min 可调（部分标准有明确速率要求）。

固定夹具：用于固定 PCB，避免测试中电路板位移或受力变形，夹具材质需选择热膨胀系数低的材料（如不锈钢），减少对测试结果的干扰。

电气性能测试系统：如万用表、示波器、专用 PCB 功能测试仪，用于在不同温度阶段检测电路板的电阻、电压、信号完整性等参数。

数据记录设备：实时记录试验箱内温度、测试时间及电气参数数据，确保测试过程可追溯。

三、测试流程：

测试需严格按步骤执行，确保每个阶段参数可控，具体流程如下：

测试前准备

检查 PCB 外观，确保无焊点脱落、组件破损等初始缺陷，清洁电路板表面油污或灰尘。

根据测试标准设定试验箱参数，包括高温值、低温值、温变速率、每个温度段的保持时间及总循环次数。

将 PCB 通过夹具固定在试验箱内，连接电气测试线路，确保线路接触良好且不影响温度传导。

正式循环测试

升温阶段：试验箱从室温升至设定高温（如 125℃），按标准控制温变速率（如 5℃/min），避免温度骤升导致组件损坏。

高温保持：在设定高温下保持 1~2 小时（具体时间按标准或产品需求定），确保 PCB 整体温度均匀，充分暴露高温环境下的潜在问题。

降温阶段：从高温降至设定低温（如 - 40℃），同样控制温变速率，避免温度骤降产生应力冲击。

低温保持：在设定低温下保持与高温阶段相同的时间，让 PCB 完全适应低温环境。

循环重复：重复 “升温 - 高温保持 - 降温 - 低温保持” 流程，完成设定的循环次数（如 500 次）。

PCB 高低温循环测试数据示例：
