腻子柔韧性测定仪是检测腻子涂层柔韧性的方法

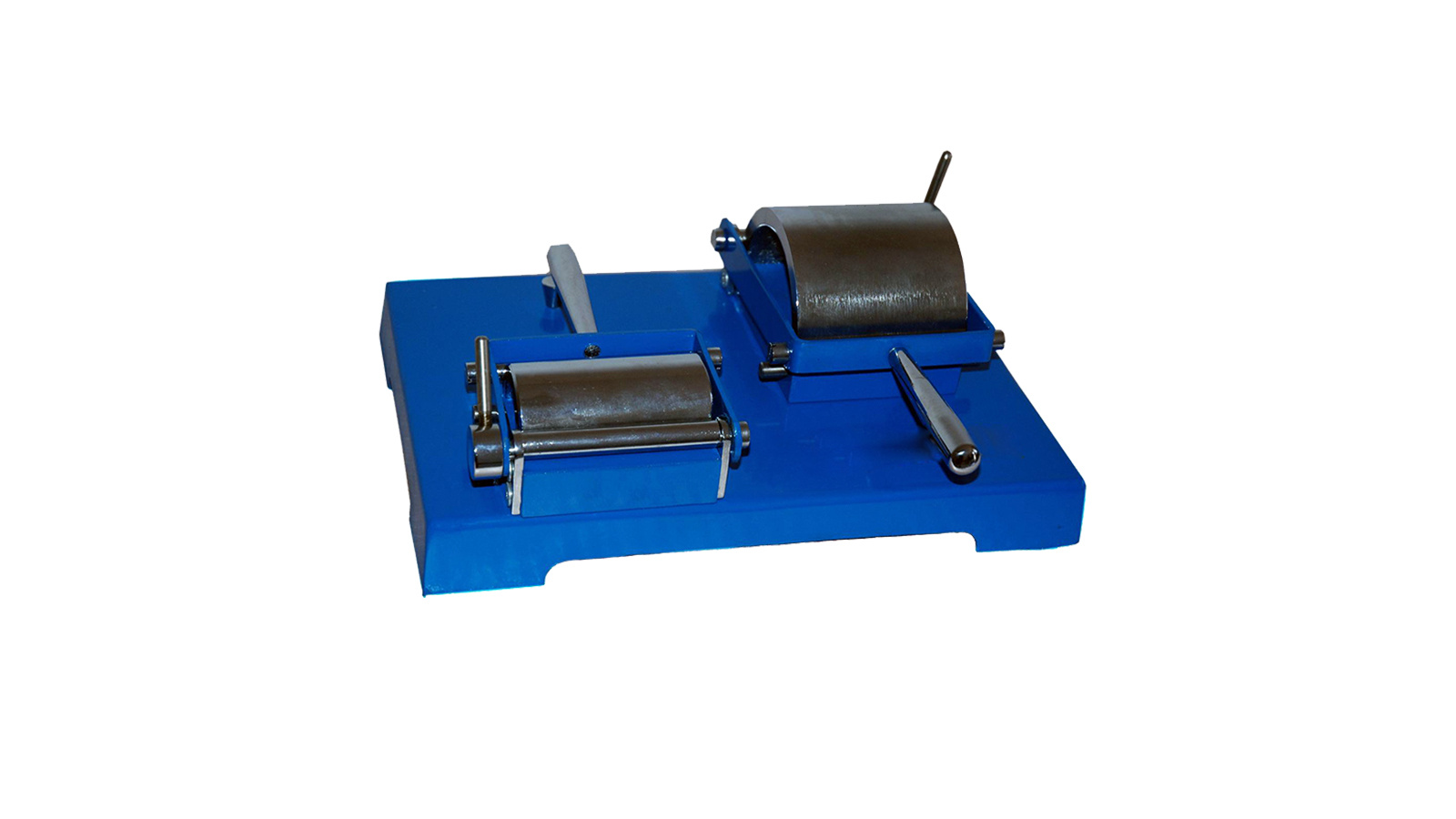

腻子柔韧性测定仪是检测腻子涂层柔韧性的方法一、前言：腻子柔韧性测定仪通过模拟腻子膜在实际使用中可能遭遇的弯曲变形情况，将涂有腻子膜的样板在特定轴棒上进行弯曲操作。依据 GB/T 1731 - 2020《漆膜、腻子膜柔韧性测定法》，以弯曲后腻子膜不产生破损（如裂纹、脱落等现象）的小轴棒直径来直观表征腻子膜柔韧性。二、仪器设备及材料准备：腻子柔韧性测定仪，马口铁板，腻子样品，打磨工具，固定装置三、检测步骤腻子膜样板制备在马口铁板表面均匀涂刷一层配套底漆，待底漆完全干燥后，用金属刮刀将腻子均匀刮涂在底漆之上，制备出厚度约为 0.5mm 的腻子层。刮涂过程中需确保腻子涂抹均匀、平整，无明显气泡、流挂或堆积现象。将制备好的腻子膜样板在标准环境（温度 23±2℃，相对湿度 50±5%）下养护至规定时间，通常为 1 - 2 天，使腻子膜充分干燥固化，性能趋于稳定。样板打磨养护期结束后，使用 320 - 500 号水砂纸蘸水对腻子膜样板进行打磨。打磨时需注意力度均匀，沿同一方向轻轻打磨，直至腻子膜厚度达到 0.4mm。打磨过程中要随时用厚度测量仪监测厚度，避免打磨过度或厚度不均匀。打磨完成后，将样板放置在干净、干燥的环境中，静置 1h，使样板表面水分充分挥发，同时消除打磨产生的应力，确保测试结果准确可靠。柔韧性测试选择直径为 50mm 的轴棒，将打磨好并静置后的腻子膜样板一端用固定装置牢固固定在测定仪上，确保样板与轴棒紧密贴合且位置端正。缓慢、平稳地操作测定仪，使样板围绕轴棒进行 180° 弯曲。弯曲过程需在（2 - 3）s 内匀速完成，避免速度过快或过慢对测试结果造成干扰。弯曲完成后，仔细观察腻子膜表面状态。若腻子膜未出现裂纹、脱落等破损现象，则记录该轴棒直径（50mm）为腻子膜通过柔韧性测试的轴棒直径；若出现破损，则更换直径为 100mm 的轴棒，重复上述固定、弯曲及观察步骤。四、检测结果记录参考： 腻子样品编号  腻子类型  轴棒直径（mm） 腻子膜是否破损  柔韧性测试结果（通过 / 未通过）1  聚合物腻子  50  是  未通过 1  聚合物腻子  100  否  通过 2  水泥基腻子  50  否  通过 3  石膏基腻子  50  是  未通过 3  石膏基腻子  100  是  未通过 结果分析若腻子膜在较小直径轴棒（50mm）上弯曲未出现破损，表明该腻子柔韧性良好，能适应较大程度变形，在实际应用中更能抵御基层材料的位移、伸缩等变化，降低开裂风险。例如表格中编号为 2 的水泥基腻子，通过了 50mm 轴棒测试，说明其柔韧性较为出色。若腻子膜仅在较大直径轴棒（100mm）上通过测试，意味着其柔韧性一般，在面对基层变形时，适应能力相对较弱，使用时需对基层条件及环境因素给予更多关注。如编号为 1 的聚合物腻子，虽在 50mm 轴棒上未通过，但 100mm 轴棒测试通过，提示在应用中需考虑基层变形幅度。若腻子膜在两种直径轴棒测试中均未通过，即出现裂纹或脱落现象，则表明该腻子柔韧性差，不适用于对柔韧性要求较高的场景，否则极易在使用过程中出现质量问题，如编号为 3 的石膏基腻子，需对产品配方或性能进行优化改进。
