高低温交变试验箱检测橡胶密封件可靠性的方法
一、前言：
在现代工业领域，橡胶密封件广泛应用于汽车、航空航天、机械制造等行业，其可靠性直接关系到设备的正常运行与安全。高低温环境是影响橡胶密封件性能的关键因素之一，极端温度变化可能导致橡胶材料老化、变硬、变脆或软化，进而影响密封效果，引发泄漏等问题。为评估橡胶密封件在不同温度下的可靠性，本次试验采用高低温交变试验箱，模拟实际应用中可能面临的温度变化环境，对橡胶密封件进行性能测试。
二、试验样品
本次试验选取橡胶密封件作为样品，共 10 件，其规格、材质等基本信息如下表所示：
样品编号 | 规格（mm | 材质 | 硬度（邵尔 A） | 初始拉伸强度（MPa） | 初始压缩永久变形（%） |
1 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
2 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
3 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
4 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
5 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
6 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
7 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
8 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
9 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
10 | Φ50×3 | 橡胶 | 70 | 15 | 12 |
三、试验设备与方法
（一）试验设备

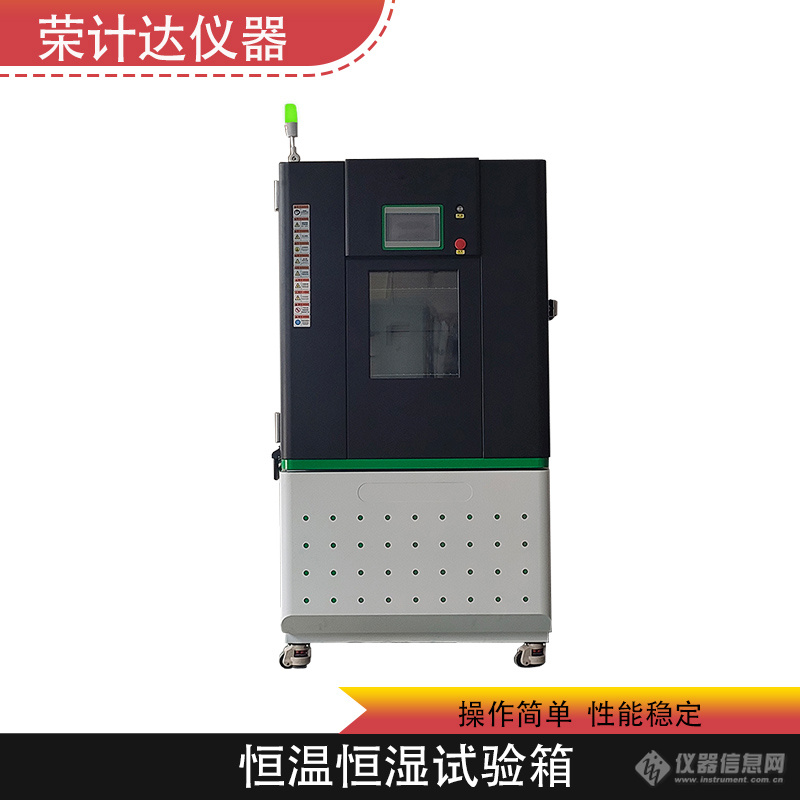

本次试验使用 [荣计达] 高低温交变试验箱，该试验箱温度控制范围为 - 50℃ - 150℃，温度波动度 ±0.5℃，温度均匀度 ±2℃，满足本次试验对温度控制精度和稳定性的要求。
（二）试验方法
试验参数设定：设定温度循环范围为 - 40℃ - 120℃，低温保持时间为 2h，高温保持时间为 2h，温度转换时间为 30min，循环次数为 10 次。
样品安装：将 10 件橡胶密封件样品均匀放置在试验箱内的样品架上，确保样品之间有足够的间距，不相互接触，以保证温度均匀性。
性能测试
硬度测试：使用邵氏硬度计，按照 GB/T 531.1 - 2008 标准，在样品不同部位测量硬度，每个样品测量 3 次，取平均值。
拉伸强度测试：依据 GB/T 528 - 2009 标准，使用电子万能试验机，将样品制成哑铃型试样，以 500mm/min 的拉伸速度进行测试，记录最大拉力，计算拉伸强度。
压缩永久变形测试：根据 GB/T 7759.1 - 2015 标准，将样品压缩至原始厚度的 75%，在设定温度下保持规定时间后，卸载压力，恢复 30min，测量样品的厚度，计算压缩永久变形率。
密封性能测试：将密封件安装在专用密封测试装置中，施加 0.5MPa 的压力，检测泄漏量，记录数据。
四、试验结果
（一）硬度测试结果
循环次数 | -40℃硬度（邵尔 A） | 120℃硬度（邵尔 A） |
1 | 75 | 65 |
2 | 76 | 64 |
3 | 77 | 63 |
4 | 78 | 62 |
5 | 79 | 61 |
6 | 80 | 60 |
7 | 81 | 59 |
8 | 82 | 58 |
9 | 83 | 57 |
10 | 84 | 56 |
（二）拉伸强度测试结果
循环次数 | -40℃拉伸强度（MPa） | 120℃拉伸强度（MPa） |
1 | 13 | 10 |
2 | 12.5 | 9.5 |
3 | 12 | 9 |
4 | 11.5 | 8.5 |
5 | 11 | 8 |
6 | 10.5 | 7.5 |
7 | 10 | 7 |
8 | 9.5 | 6.5 |
9 | 9 | 6 |
10 | 8.5 | 5.5 |
（三）压缩永久变形测试结果
循环次数 | -40℃压缩永久变形（%） | 120℃压缩永久变形（%） |
1 | 15 | 20 |
2 | 16 | 22 |
3 | 17 | 24 |
4 | 18 | 26 |
5 | 19 | 28 |
6 | 20 | 30 |
7 | 21 | 32 |
8 | 22 | 34 |
9 | 23 | 36 |
10 | 24 | 38 |
（四）密封性能测试结果
循环次数 | -40℃泄漏量（mL/min） | 120℃泄漏量（mL/min） |
1 | 0.1 | 0.3 |
2 | 0.2 | 0.5 |
3 | 0.3 | 0.7 |
4 | 0.4 | 0.9 |
5 | 0.5 | 1.1 |
6 | 0.6 | 1.3 |
7 | 0.7 | 1.5 |
8 | 0.8 | 1.7 |
9 | 0.9 | 1.9 |
10 | 1.0 | 2.1 |
五、结果分析
硬度变化分析：从硬度测试结果可以看出，随着高低温循环次数的增加，橡胶密封件在 - 40℃时硬度逐渐增加，在 120℃时硬度逐渐降低。这是因为低温使橡胶分子链的活动能力减弱，表现为硬度增加；高温则导致橡胶分子链的热运动加剧，分子间作用力减弱，硬度降低。
拉伸强度变化分析：拉伸强度在高低温环境下均呈现下降趋势，且随着循环次数的增多，下降幅度逐渐增大。这表明高低温交变环境对橡胶密封件的力学性能产生了显著影响，导致材料的强度降低，在实际使用中可能更容易发生断裂等失效情况。
压缩永久变形变化分析：压缩永久变形随着循环次数的增加而增大，说明橡胶密封件在高低温循环过程中，材料的弹性逐渐丧失，密封性能会受到影响。尤其是在高温环境下，压缩永久变形的增加更为明显，这是因为高温加速了橡胶的老化过程。
密封性能变化分析：密封性能测试结果显示，泄漏量随着循环次数的增加而逐渐增大，在高温环境下的泄漏量明显高于低温环境。这是由于橡胶密封件在高低温循环过程中，材料性能发生变化，导致密封件与密封面之间的贴合度下降，从而出现泄漏现象。
