建筑防水工程防水沥青软化点测定技术规程

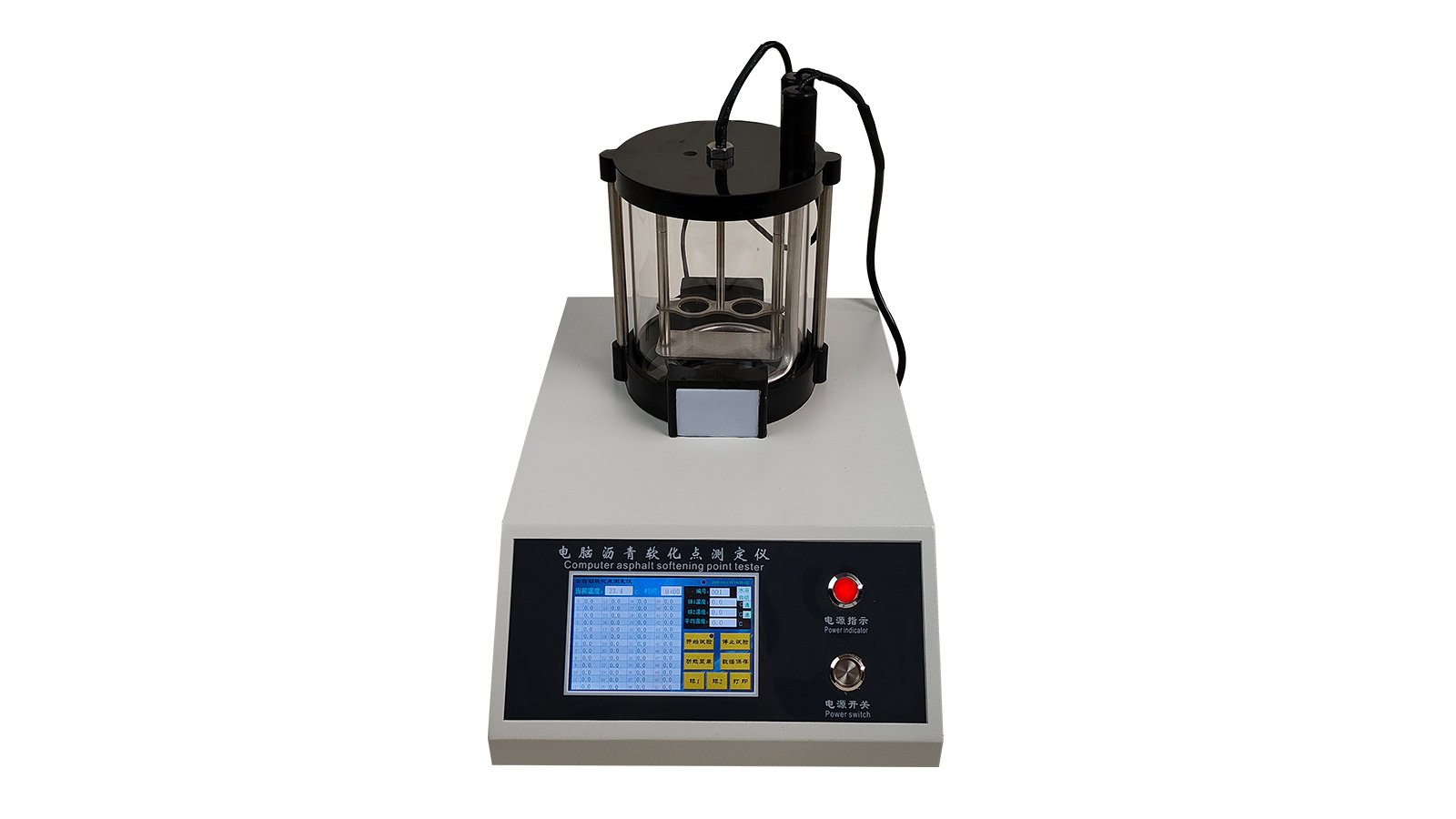

建筑防水工程防水沥青软化点测定技术规程一、前言：防水沥青是建筑防水工程的核心材料之一，其软化点直接反映材料在高温环境下的抗流淌能力，是评估防水工程耐久性与可靠性的技术指标。依据 GB/T 4507《石油沥青软化点测定法（环球法）》及建筑防水工程相关技术规范制定，适用于建筑防水工程中各类防水沥青（包括改性沥青、普通石油沥青等）的软化点测定。二、设备：沥青软化点测定仪（含环球法铜环、支架、温度计、加热装置）、恒温水浴、烧杯（容量≥800mL）、刮刀、镊子、计时器（精度 0.1min）、天平（精度 0.01g）；试剂材料：蒸馏水（或符合要求的纯净水）、甘油（适用于软化点高于 80℃的样品）、防水沥青样品（代表性取样量≥50g）。三、测试流程样品制备取代表性防水沥青样品，置于洁净容器中，在不超过样品估计软化点 + 10℃的温度下加热熔化，搅拌均匀，避免样品局部过热或老化；将熔化后的沥青样品缓慢注入两个洁净、干燥的铜环中，至略高出环口为止；待样品冷却至室温（不少于 30min）后，用刮刀刮去环口多余样品，使样品与环口齐平，确保样品表面平整无凸起、凹陷。仪器准备若样品估计软化点≤80℃，在烧杯中加入蒸馏水，将恒温水浴温度调节至 5℃±0.5℃，保持恒温；若样品估计软化点＞80℃，则用甘油替代蒸馏水，初始温度调节至 32℃±0.5℃；将制备好的样品铜环安装在测定仪支架上，每个铜环下方放置一个承接用的钢球（直径 9.5mm，质量 3.5g±0.05g），钢球中心与铜环中心在同一垂直线上；安装温度计，使温度计水银球底部与铜环底部齐平，且不接触铜环与支架，确保测温准确。加热与观测启动恒温水浴，以每分钟 5℃±0.5℃的速率均匀加热，期间持续搅拌水浴介质（搅拌速率以不产生明显涡流为宜），保持温度均匀；密切观察样品变化，当沥青样品因受热软化，钢球连同样品一起下落，触及烧杯底部时，立即记录此时的温度，即为该样品的软化点测定值；同一防水沥青样品需平行测定 2 次，两次测试过程中加热速率、观测时机保持一致。数据记录表格示例：样品编号样品类型测试介质（水 / 甘油）初始温度（℃）第一次测定温度（℃）第二次测定温度（℃）差值（℃）结果（℃）FY01SBS 改性防水沥青甘油32.092.393.10.892.7FY02普通石油防水沥青水5.078.577.90.678.2FY03橡胶改性防水沥青甘油32.289.790.30.690.0
